产品介绍：
电磁流量计由传感器和转换器两部分构成。该产品基于法拉第电磁感应定律工作，用来测量电导率大于50us/cm导电液体的体积流量，是一种测量导电介质体积流量的感应式仪表。除可测量一般导电液体的体积流量外，还可用于测量强酸、强碱等强腐蚀液体和泥浆、矿浆、纸浆等均匀的液固两相悬浮液体的体积流量。广泛应用于石油、化工、治金、轻纺、造纸、环保、食品等工业部门及市政管理，水利建设、河流疏浚等领域的流量计量。
1、测量不受流体密度、粘度、温度、压力和电导率变化的影响
2、管道型电磁流量计测量管内无阻流部件，无压损，直管段要求较低，对浆液测量有独特的适应性。
3、合理选用电极和衬里材料，即具有良好的耐腐蚀性和耐磨损性。
4、全数字量处理，抗干扰能力强，测量可靠，精度高，测量范围宽。
5、超低EMI开关电源，适用电源电压变化范围大，抗EMI性能好。
6、采用16位嵌入式微处理器，运算速度快，精度高，低频矩形波励磁，且励磁频率可编程设置，提高了流量测量的稳定性，功耗低。
7、采用SMD器件和表面贴装(SMT）技术，电路可靠性高。
8、在现场可根据用户实际需要在线修改量程
9、高清晰度背光LCD显示，全中文菜单设置，适用方便，设置简单，易学易懂。
10、具有RS485、RS232、Hart和MODBUS Profibuts--DP等数字通讯信号输出(选配)。
11、具有自检与自诊断功能
12、小时总量记录功能，以小时为单位记录流量总量，适用于分时计量制(选配)。
13、内部具有三个计算器可分别显示正向累积量，反向累积量及差值积算量，内部设有掉电时钟，可记录16次掉电时间(选配)。
14、红外手持cao作器，115KHZ通讯速率，远距离非接触cao作转换器所有功能(选配)
15、插入式电磁流量计，安装简单，可不断流，现场可带压开孔，具有显著的安装优势与价格优势。
产品参数：
管道尺寸 | DN10〜DN2000mm |
介质 | 导电液体，浆液 |
电导率 | ≥5μS/ cm |
准确性 | ±0.5％，±1.0％ |
重复性 | ±0.1％ |
额定压力 | 0.25,0.6,1.0,1.6,4.0MPa（或客户指定） |
显示 | 瞬间流量，总流量，速度，背光百分比 |
信号输出 | 4~20mA电流输出，脉冲输出，RS-485，Hart，Profibus-DP |
电源供应 | 220VAC，24VDC |
转换类型 | 紧凑，遥控 |
防护等级 | IP67 / IP68 |
防爆 | Ex deibmb IIC T3~6 |
速度 | 0.3~12m / s（根据需要0.1~15m / s） |
衬垫 | 氯丁橡胶（DN50~DN3200）/聚氨酯（DN25~DN500）/ F4（PTFE）（DN25~DN1600）/ F46（FEP）（DN10~DN200）/ PFA（DN10~300） |
流动的方向 | 前进，后退 |
电极材料 | 316L，Pt，Ta，Ti，HB，HC，WC |
电极类型 | 标准固定型，刀片式 |
电极数量 | 4~6个 |
法兰材料 | SS / CS |
报警（常开） | 空，激励，上/下限 |
周围 | -25~ + 60 o C，湿度：5~90％ |
通讯 | RS-485 / Hart / Profibus-DP |
选型表：
名称 | 规范代码 | 说明 |
仪器类型 |
| 智能电磁流量计 |
直径代码 | AT-XXX | 例如：100代表DN100 |
电极形式 | 1 | 标准固定式 |
电极材料 | 0 | 不锈钢（316L） |
1 | 铂金Pt | |
2 | 哈氏合金B（HB） | |
3 | 钽塔 | |
4 | 钛Ti | |
5 | 哈氏合金C（HC） | |
里料材质 | 3 | 氯丁橡胶 |
4 | 聚氨酯橡胶 | |
5 | F4（PTFE）聚四氟乙烯 | |
6 | F46（FEP）polyperfluoroethylene - 丙烯 | |
额定压力（MPa） | 1.6 | DN10-80 |
1.6 | DN100-150 | |
1.0 | DN200-1000 | |
0.6 | DN1100-2000 | |
0.25 | DN2200 | |
工作温度 | E | <80℃ |
H | <120℃ | |
接地 |
| 内置接地电极 |
保护等级 | 0 | IP65 |
1 | IP68 | |
转换器类型 | 0 | 积分型 |
1 | 分体式 | |
案例材料 | 0 | 碳素钢 |
1 | 不锈钢 | |
仪表法兰 | 0 | 碳素钢 |
1 | 不锈钢 | |
安装定时法兰 | 0 | 没有 |
1 | 同 | |
电源 | 0 | 220VAC |
1 | 24VDC | |
仪器范围 | XXX | 例如：（200）代表最大值 fux对应20mA |
流量：200mm³/ h |

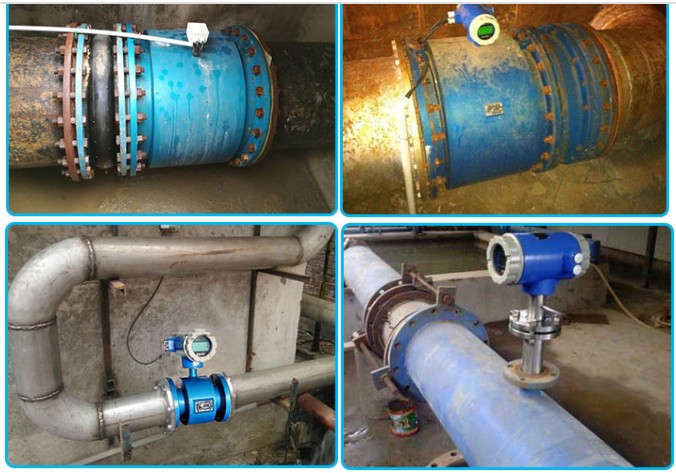

产品应用：
